多媒體教室系統技術方案

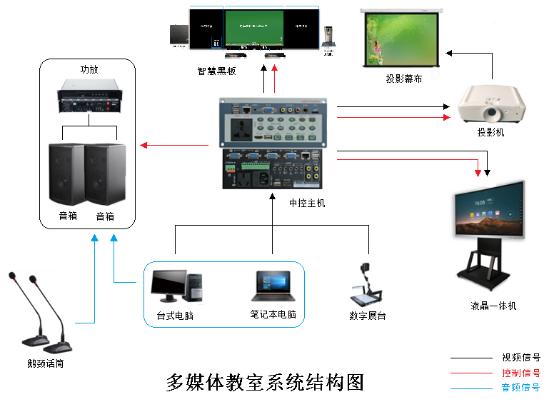

多媒體教室系統由顯示子系統、音頻子系統、中央控制子系統及相關的配套設備組成。

一、顯示子系統（以下三種顯示系統可根據具體需求搭配選擇）

1、投影設備：

由1臺DLP激光工程投影機，電動投影幕1套，投影機調節結構吊壁1套組成。

2、移動白板：

由1臺液晶白板一體機，移動支架1套組成，完成對各種圖文資訊的顯示。

液晶白板一體機：屏幕尺寸：65英寸、70英寸、75英寸、86英寸可選；LED 液晶A規屏，顯示比例16:9，圖像物理高清分辨率3840*1920；采用紅外觸摸技術，可10點或以上同時觸摸。

3、其它顯示設備：

智慧黑板

是一款高度集成的設備，外觀全模擬傳統黑板，產品由三部分組成，左右兩側為傳統書寫黑板，中間無縫鑲嵌電容觸控液晶大屏。整機集成了計算機、黑板、功放音響、實物展臺（選配）等設備，極大節省了安裝調試成本。中間是電容觸摸屏，采用全球領先的（納米觸摸膜投射式）電容觸摸技術，可以實現20點精準觸摸，書寫流暢，反應速度快，帶給用戶行云流水般的使用體驗。

二、音頻子系統

其主要設備有：鵝頸有線會(huì )議麥克、功放、音響及相關配套線纜級成。實現多媒體教室的現場擴音、播音，配合投影系統，提供優良的視聽效果。

三、中央控制子系統

中央控制子系統主要是中央控制器；中控是多媒體電教系統設備，它主要的作用就是通過RS232、RS485、紅外、網絡(luò )等協議實現對教室內多媒體設備的控制，投影機、電動幕、液晶一體機、智慧黑板、功放等相關設備打開/關閉以及視頻信號的切換。

四、其它配套設備

主要有高清視頻展臺、黑板和教控臺及相關配套線材。

高清視頻展臺是一款采用數字視頻技術，用于各類實物、文本、圖表、幻燈片及透明膠片演示的視頻采集設備，可連接電視機、投影機、電腦等多種多媒體設備；教控臺可以放置臺式機電腦主機，中控主機，功放機、鵝頸有線會(huì )議麥克等設備，維護后門帶鎖設計，方便設備保養。

五、系統功能介紹

1、通過中控主機上的RS232串口（或紅外端口），控制投影機、電動幕、液晶一體機、智慧黑板、數字展臺、功放以及電腦等相關設備的打開/關閉；

2、通過中控主機內置的視頻切換矩陣，可切換DVD、計算機圖像、數字展臺等設備的圖像到投影機或液晶一體機；亦可控制投影機、液晶一體機的信號源模式切換，實現對顯示設備其它的直連外接信號的切換；

3、通過主機內置的音頻切換矩陣，自動切換DVD、計算機以及數字展臺的音頻輸入；通過主機內置的音量控制模塊，控制功放輸出音量的大??；
